一、 簡 述
自構式數智化電子信息技術實驗平臺是為應映實驗教學數字化與實驗管理智能化理念而設計開發，平臺主要由兩部分組成，即“數智化實驗助學”（以下簡稱“主控模塊”）單元和“積木式電子信息技術實驗”模塊單元?；谠撈脚_(tái)，學生在數智化實驗助學系統引導下，利用實驗單元模塊自主構建某一課程或課程群實驗系統，在線調閱實驗課件、實驗流程圖、配置實驗?zāi)K、采集實驗數據與信號波形、實驗報告模版，在線測量實驗數據、在線生成并上傳實驗報告。
二、 功能指標
通信技術子平臺，支持高頻電子線路、嵌入式技術等課程實驗，內嵌：函數信號源、三用表、2通道示波器、掃頻儀、頻率計、毫伏表等測試儀；
1、 “數智化實驗助學”單元內嵌高性能處理器，標配14.1寸顯示屏，學生能用鼠標進行實驗導學，支持實驗課件、實驗框圖調閱，支持能在框圖界面通過觸摸調整實驗參數，如：輸入模擬信號幅度、頻率、波形等、在線測試數據與信號波形，支持在線調閱實驗報告模板、在線填寫實驗數據與測試信號、在線上傳電子報告。
2、 實驗?zāi)K單元，實驗?zāi)K配套專用模具、有機玻璃保護，模塊間、模塊與“數智化實驗助學”單元間采用磁吸座對接、局域網總線通信，模塊可靈活組合，主機單元可通過局域網總線通信自動識別實驗?zāi)K課程類型及支持的實驗，能構建支持多課程的數智化實驗子平臺。
三、 技術指標
“數智化實驗助學”單元
1、數智化實驗助學單元基于嵌入式處理器及模擬與數字信號采集處理技術，能完成直流電壓電流源、函數信號源參數設置，電壓電流值、電阻值、模擬信號時頻域參數、邏輯信號、晶體管放大電路輸入輸出回路靜態與動態特性曲線、運放帶寬積等測量，支持測試數據（信號）自動填寫實驗報告等功能。
（1）嵌入式處理器，性能4核A55 2.0GHz，LPDDR4 2G,EMMC 32G，linux操作系統，五路網絡接口，四路USB接口，1路HDMI信號輸出接口，支持第三方儀器測試信號采集與上傳；能同時對接與測控4種實物測試儀器；
（2）液晶顯示器，14.1寸，分辯率1920X550。能在液晶屏上同時顯示實驗框圖、實驗指導書（或電子報告模板）、實物儀器面板的虛擬測試儀器，實時顯示虛擬儀器測量值或信號波形及特性曲線。
（3）雙通道示波器，每通道采樣點200M，模擬帶寬30MHz，通道輸入阻抗1MΩ，交直流耦合，水平垂直檔位可調，虛擬示波器采用真實儀器面板，掃描速度、靈敏度、工作方式、觸發方式、余輝時間均可設置，支持FFT等運算功能；
（4）雙路函數信號源(高低頻信號源)：
①信號源1：正弦波、三角波、鋸齒波、半波、全波、復雜信號、AM、FM、DSB、音樂信號；信號頻率0-100KHz可調，信號幅度0-5Vpp可調。
②信號源2：正弦波信號頻率：0-10MHz；輸出幅度0-2Vpp.
③掃頻儀：測頻范圍0-10MHZ，掃頻間隔可調.
④頻率計：測量范圍0-10MHz；內含三用表，量程：直流電流最大量程2A、直流電壓最大量程200V、歐姆表最大量程10M。
高頻電子線路實驗單元
RZ-sbrpA/9653型
一、簡述
RZ-sbrpA/9653型高頻電子線路實驗單元，是為適應當前通信工程專業課程教學及實驗教學的的要求，精心研制的新一代高頻電子線路實驗平臺。該平臺既能進行傳統實驗，還能結合當前教學技術發展的幾大趨勢，即：實驗教學的工程化，實驗設備的網絡化，課堂教學的智能化，可以滿足通信電子相關專業教師和學生進行在線實驗課件、實驗流程圖、實驗視頻、實驗報告模板調閱，內嵌測試儀器在線測試、在線生成并上傳電子報告等實驗操作。
實驗平臺不僅在功能上進行的革命性的改進，在結構上也重新進行了設計，該實驗平臺在結構上具備以下特點：

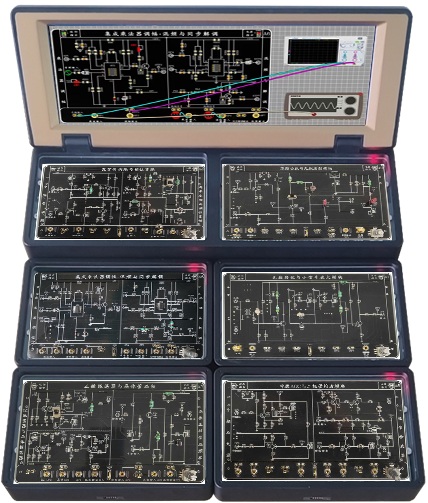

高頻電子線路實驗單元（參考）
1、 采用數智化實驗助學+實驗?zāi)K形式的模塊化實驗平臺，方便擴展，維護升級；
2、 實驗?zāi)K開模工藝，結構設計合理，整體協調美觀；
3、 實驗?zāi)K間、數智化實驗助學與實驗?zāi)K間通過磁吸座對接，不需接插件，更換方便，性能穩定可靠；
4、 每個模塊均有機玻璃保護，不用螺絲固定，操作便捷。
5、 為便于實驗測量，所有實驗測量孔均為鉚孔和測量針相組合的形式進行放置，可以便于連線和示波器的測量。
二、系統特性
1、 實驗系統采用智能系統設計理念，現場鼠標操控；智能系統能自動檢測模塊所在位置、配置實驗參數、控制模塊電源、轉發遠程操控命令；
2、 所有模塊均采用ARM Cortex-M4+電控元件結構，工作點調整、增益、負載等均有數字電位器調節；諧振回路參數、振蕩器頻率、濾波器帶寬等均有可調電壓控制；負載接入、元件切換均有電子開關操作；從而確保系統穩定性、可靠性、可擴展性、可恢復性；可設故障：包括工作點設置、諧振回路參數設置、放大器增益設置等。
3、 基于操作系統的人機交互界面友好，學生能實時調閱實驗原理、實驗任務、實驗注意事項、實驗框圖及對應信號節點原理波形；能在框圖界面通過雙擊鼠標調整實驗參數，如：輸入模擬信號幅度、頻率、波形等；信號處理流程與原理展示清晰。
4、 獨創通信電子電路在線考核系統，教師通過APP軟件配置或修改實驗系統工作參數，考核學生對通信電子電路中：工作點、諧振回路、負載、增益、振蕩條件、信號失真、反饋等知識點理解；
5、 實驗電路參數改變、信號切換等均采用當今最先進的數字器件（數字電位器、高速電子開關、編碼開關、可編程放大器等），一方面可讓學生了解新技術新器件應用，另一方面能通過人機對話恢復缺省狀態或教師遠程幫助學生調整電路參數，從而能有效減輕老師維護工作量和輔導實驗工作量；
6、 高頻電路阻抗變換與阻抗匹配調測仿真軟件：BS架構，通過改變匹配網絡（T型、∏型）、電容或電感分壓式阻抗變換電路參數，利用配套的虛擬矢量網絡分析儀，測量高頻電路匹配或阻抗變換前后的阻抗和信號反射參數，實時觀測并分析失配阻抗對高頻信號傳輸?shù)挠绊?；匹配調節方式采用電壓調節，調節范圍：0-250，調節步進50。
7、 可設故障：包括工作點設置、諧振回路參數設置、放大器增益設置等。
三. 組成模塊
|
1 |
正弦波振蕩器與晶體管混頻 |
LC振蕩、晶體振蕩與射隨放大電路： LC頻率4—12MHZ，可研究西勒振蕩電路和克拉潑振蕩電路的幅頻特性 晶振：8.8MHZ 三極管混頻電路：本振輸入8.8MHZ載波6.3MHZ，輸出2.5MHZ 能完成：工作點設置、電壓對振蕩頻率影響、振蕩頻率、高頻信號幅度、濾波器中心頻率等控制等考核； |
|
2 |
中放AGC與二極管包絡檢波模塊 |
放大2.5MHZ的中頻信號；諧振回路參數可調，AGC自動增益控制； 包絡檢波，可觀察對角切割失真和底部切割失真，并有低頻放大 能完成：中放選頻回路、中放增益、檢波失真、信號輸出幅度等參數控制與考核； |
|
3 |
小信號放大與無線接收模塊 |
單調諧、雙調諧，通過變?nèi)莨芨淖冋{(diào)諧回路參數，性能可靠穩定；中心頻率6.3MHZ； 能完成：?jiǎn)握{(diào)諧雙調諧回路參數、調諧回路選頻特性控制與考核； |
|
4 |
高頻功率放大與無線發射模塊 |
無線發射： 6.3MHZ發射，可進行基極調幅。觀察高頻功率放大器丙類工作狀態的現象，測試丙類功放的調諧特性、負載特性，測試激勵信號變化、負載變化、電源電壓變化對工作狀態的影響，能清晰地觀察欠壓、臨界和過壓三種狀態的余弦脈沖波形； 幅度調制： 能完成：功放工作狀態控制與考核 |
|
5 |
變?nèi)荻O管調頻與電容耦合鑒頻模塊 |
電容耦合回路相位鑒頻器、斜率鑒頻器6.3MHZ中心頻率 同步解調、集成混頻（本振輸入8.8MHZ載波6.3MHZ，輸出2.5MHZ） 能完成：調頻信號中心頻率、信號幅度、鑒頻回路特性、工作點參數控制與考核； |
|
6 |
集成乘法器調制解調與混頻模塊 |
能完成AM、DSB、SSB調制解調，載頻100KHZ-2.5MHZ； 能完成：調制方式，調制信號輸出、混頻濾波等功能考核； |
四、軟件界面

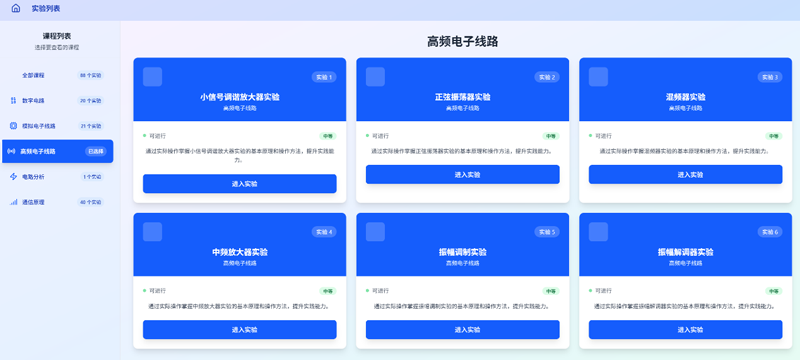

高頻實驗內容界面

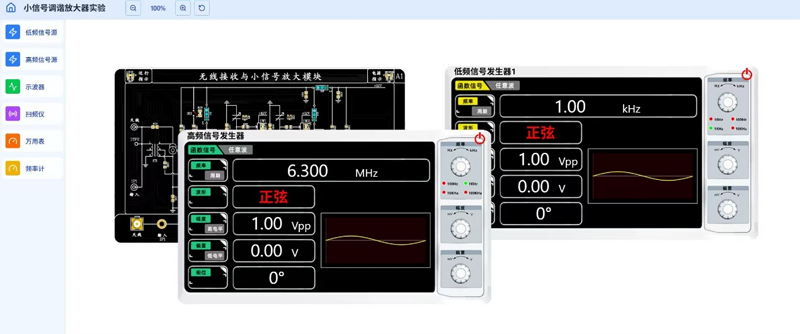

低頻、高頻信號發生器

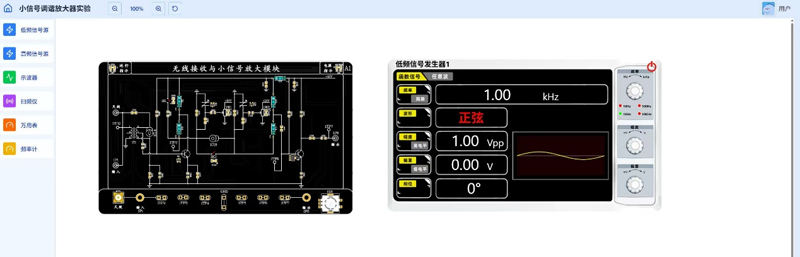

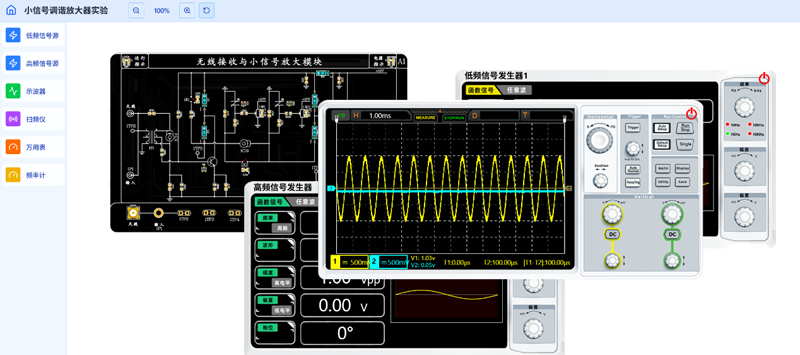

示波器采集界面
五． 實驗類型
1．小信號調諧放大電路實驗（含單調諧和雙調諧）
主要實驗與考試內容：測試單調諧與雙調諧放大器的電壓增益、通頻帶、選擇性和動態范圍。
2．非線性丙類功率放大電路實驗
主要實驗與考試內容：觀察高頻功率放大器丙類工作狀態的現象，測試丙類功放的調諧特性、負載特性，測試激勵信號變化、負載變化、電源電壓變化對工作狀態的影響，能清晰地觀察欠壓、臨界和過壓三種狀態的余弦脈沖波形。
3．三點式振蕩器實驗（含LC振蕩器和晶體振蕩器）
主要實驗與考試內容：觀察LC振蕩器中電源電壓，反饋系數和負載對振蕩器的影響，觀測并比較LC振蕩器和晶體振蕩器的頻率穩定度。測試并比較西勒電路與克拉潑電路的特性。
4．中頻放大器實驗
主要實驗與考試內容：用點測法測出中頻放大器的幅頻特性，測試中放的電壓增益，通頻帶和選擇性。
5．混頻器實驗（三極管混頻）
主要實驗與考試內容：測量混頻器輸入，輸出頻率之間的關系，觀察輸入波形為調幅波時混頻器的輸出波形。
6．包絡檢波和同步檢波實驗
主要實驗與考試內容：實現普通調幅波的解調，觀察雙邊帶調幅波的解調，觀察對角線失真、負峰切割失真以及檢波器不加高頻濾波時的現象。
7．變?nèi)荻O管調頻實驗
主要實驗與考試內容：觀測壓控振蕩器（VCO）的振蕩頻率，測試變?nèi)荻O管的靜態調制特性，觀察調頻波波形，觀察調制信號振幅變化時對頻偏的影響，觀察寄生調幅現象。
8．鑒頻器實驗（電容耦合回路相位鑒頻器、斜率鑒頻器）
主要實驗與考試內容：了解電容耦合相位鑒頻器和斜率鑒頻器的工作原理，測量鑒頻特性曲線。
9．調幅發射機聯試實驗
主要實驗與考試內容：將各所需模塊連接成調幅發射機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使發射機輸出達最佳狀態。
10．調幅接收機聯試實驗
主要實驗與考試內容：將各所需模塊連接成調幅接收機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使接收機輸出達最佳狀態。
11．發射與接收完整系統的聯調實驗
主要實驗與考試內容：將各模塊構成一個完整的收發系統（可以是無線收發，也可以用電纜將收發連接，有四種連接方案），通過測試各部分波形，比較發射與接收波形，建立起完整的通信概念。
12．調頻發信機試實驗
主要實驗與考試內容：將各所需模塊連接成調頻發射機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使發射機輸出達最佳狀態。
13．調頻接收機聯試實驗
主要實驗與考試內容：將各所需模塊連接成調頻接收機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使接收機輸出達最佳狀態。
嵌入式實驗單元
RZ-sbrpA/9655型
簡 述：
RZ9655嵌入式實驗單元是我公司為適應電子技術發展研制的新型嵌入式綜合開發實驗平臺，平臺基于STM32F407處理器和外設模塊設計，滿足電子信息專業學生進行嵌入處理器片內資源應用開發、外設接口設計與驅動軟件設計開發、嵌入式電子系統設計、基于無線傳感網模塊的物聯網系統等實驗。

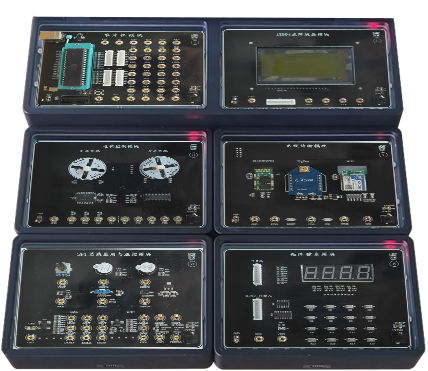

嵌入式實驗單元（參考）
1、 采用數智化實驗助學+實驗?zāi)K形式的積木實驗平臺，方便擴展，維護升級；
2、 實驗?zāi)K開模工藝，結構設計合理，整體協調美觀；
3、 實驗?zāi)K間、主控模塊與實驗?zāi)K間采用磁吸座對接，不需接插件，更換方便，性能穩定可靠；
4、 每個模塊均用有機玻璃保護，不用螺絲固定，操作便捷。
5、 為便于實驗測量，所有實驗測量孔均為鉚孔和測量針相組合的形式進行放置，可以便于連線和示波器的測量。
